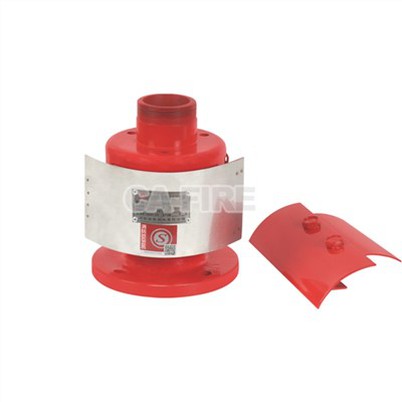

Nízkoexpanzný penový generátor QT-série PC/PCL z tvárnej liatiny{1}
Nízkoexpanzný penový generátor z tvárnej liatiny série QT-PC/PCL-je zariadenie na penenie jadra určené pre veľké nádrže na horľavé kvapaliny, ktoré je k dispozícii v dvoch typoch: na -hornom zdvíhadle- na nádrži (séria PCL) a na potrubí -v rade (séria PC). Jeho hlavné telo je vyrobené vákuovým plne{6}}presným liatím z tvárnej liatiny QT450-10 s ťažkým antikoróznym procesom „dvojitej-dvojvrstvovej zinkovej-hliníkovej pseudo-zliatiny základného-základného náteru + fluorouhlíkového vrchného náteru. Vyššia ako 01 odolnosť voči soľnému spreju Kompatibilný s rozsahom pracovného tlaku 0,3-0,6MPa a premieňa penovú zmes na rovnomernú nízko{20}}expanznú penu s pomerom expanzie väčším alebo rovným 5, čím sa zaoberá základnými potrebami „veľkého{22}}penenia v nádržiach + dlhodobá vonkajšia odolnosť proti korózii“. Je vhodný pre scenáre, ako sú ultra veľké nádrže na surovú ropu, skladovacie priestory na ľahké uhľovodíky a zoskupenia nádrží na chemické suroviny, ktoré spĺňajú normy GB 15308-2006 a API RP 11 na hasenie peny.
Popis
Ca-Fire Protection Co.,Ltd je jedným z najdôveryhodnejších výrobcov a dodávateľov nízkoexpanzných penových generátorov z tvárnej liatiny qt-pc/pcl série-v Číne. Vitajte vo veľkoobchodných výrobkoch požiarnej techniky na mieru za konkurencieschopnú cenu z našej továrne. Kontaktujte nás pre viac lacných produktov.
Popis produktov
Nízko{1}}expanzný penový generátor z tvárnej liatiny série QT-PC/PCL
Nízko{1}}expanzný penový generátor z tvárnej liatiny série QT-PC/PCL jezariadenie na penenie jadra určené pre veľké nádrže na horľavé kvapaliny, dostupné v dvoch typoch:namontovaný na-zdvihák{1}}na nádrži (séria PCL)apipeline in{0}}line (PC séria). Jeho hlavné telo je vyrobené vákuovým-presným odlievaním do formyQT450-10 tvárna liatina, so silným antikoróznym procesom „dvojitého-dvojvrstvového základného náteru zinku-hliníkovej pseudo{3}}zliatiny + fluorouhlíkového vrchného náteru“ -, ktorý dosahuje odolnosť proti soľnému postreku 1000 h alebo viac. Kompatibilný s rozsahom pracovného tlaku 0,3-0,6MPa a premieňa penovú zmes na rovnomernú-expanznú penu s expanzným pomerom väčším alebo rovným 5, čím rieši základné potreby „veľkého-penenia v nádržiach + dlhodobú-odolnosť voči korózii vonku“. Je vhodný pre scenáre, ako sú ultra veľké nádrže na surovú ropu, skladovacie priestory na ľahké uhľovodíky a zoskupenia nádrží na chemické suroviny, ktoré spĺňajú normy GB 15308-2006 a API RP 11 na hasenie peny.
Aplikácie a pracovný princíp
| Model | Typ štruktúry | Menovitý prietok zmesi (l/s) | Rozsah pracovného tlaku (MPa) | Prietokový rad (K) | Špecifikácia prívodu vody | Špecifikácia výstupu vody | Referenčná výška inštalácie (mm) | Pomer expanzie peny | Hrúbka steny krytu (mm) | Kompatibilné typy penových koncentrátov |
|---|---|---|---|---|---|---|---|---|---|---|
| PCL4-QT | Namontovaný na-horný zdvihák-cisterny | 4 | 0.3-0.6 | 107 | DN50 (1,6 MPa) | DN65 (0,6 MPa) | 320 | Väčšie alebo rovné 5 | 8 | AFFF/Proteínový penový koncentrát |
| PCL8-QT | Namontovaný na-horný zdvihák-cisterny | 8 | 0.3-0.6 | 215 | DN65 (1,6 MPa) | DN80 (0,6 MPa) | 350 | Väčšie alebo rovné 5 | 10 | AFFF/alkoholový-penový koncentrát |
| PCL16-QT | Namontovaný na-horný zdvihák-cisterny | 16 | 0.3-0.6 | 429 | DN100 (1,6 MPa) | DN125 (0,6 MPa) | 395 | Väčšie alebo rovné 5 | 12 | AFFF/vysoko{0}}expanzný penový koncentrát |
| PCL24-QT | Namontovaný na-horný zdvihák-cisterny | 24 | 0.3-0.6 | 644 | DN125 (1,6 MPa) | DN150 (0,6 MPa) | 420 | Väčšie alebo rovné 5 | 14 | Fluóroproteínová pena odolná voči AFFF/alkoholu{{0} |
| PC4-QT | Pipeline In{0}}Line | 4 | 0.3-0.6 | 107 | R2 | DN65 | 220 | Väčšie alebo rovné 5 | 8 | Pena odolná proti proteínom/alkoholu{{0} |
| PC8-QT | Pipeline In{0}}Line | 8 | 0.3-0.6 | 215 | R2 1/2 | DN80 | 225 | Väčšie alebo rovné 5 | 10 | AFFF/Proteínový penový koncentrát |
| PC16-QT | Pipeline In{0}}Line | 16 | 0.3-0.6 | 429 | R3 | DN125 | 230 | Väčšie alebo rovné 5 | 12 | Fluóroproteínová pena odolná{0}}alkoholu |
| PC24-QT | Pipeline In{0}}Line | 24 | 0.3-0.6 | 644 | R4 | DN150 | 240 | Väčšie alebo rovné 5 | 14 | AFFF/vysoko{0}}expanzná pena |
Štrukturálne a materiálové výhody
1 Výhody procesu tvárnej liatiny
Vyrobené vákuovým plne{0}}liatím do formy z tvárnej liatiny QT450-10 (miera sféroidizácie grafitu väčšia alebo rovná 92 %), po spracovaní starnutím pri nízkej teplote:
Pevnosť v ťahu Väčšia alebo rovná 450 MPa, o 50 % vyššia odolnosť proti deformácii ako sivá liatina;
Nárazová húževnatosť pri nízkych-teplotách Vyše alebo rovná 12 J/cm² pri -20 stupňoch, vhodná pre zimné prostredie s nízkou teplotou v severských nádržových farmách;
Odolnosť fluorokarbónového vrchného náteru proti starnutiu proti UV žiareniu je o 60 % vyššia ako u polyuretánových náterov, s vonkajšou životnosťou väčšou alebo rovnou 12 rokom.
2 Scenár{1}}Orientovaný konštrukčný návrh
Namontovaný na-horný zdvihák-na nádrž (séria PCL): Zabudovaný-vetrom-odolný deflektor, schopný odolať 8-úrovňovým poryvom v nádržiach, aby sa zabránilo rozptýleniu peny; základňa zdviháka obsahuje horizontálne kalibračné stupnice s odchýlkou inštalácie menšou alebo rovnou ± 2 stupne, aby sa zabezpečilo presné pokrytie povrchu nádrže penou;
Pipeline In{0}}line (séria PC): Prívod vody využíva zúžený dizajn prietokového kanála, čím zlepšuje stabilitu prietoku zmesi o 30 % a zabraňuje nerovnomernému peneniu spôsobenému turbulenciou potrubia; kryt má rýchly-prístupový kontrolný port, ktorý umožňuje čistenie vnútorného filtra bez demontáže potrubia;
Špecifikácie inštalácie a údržby
5.1 Kľúčové body inštalácie
Tank-horný zdvihák-upevnený (PCL): Zdvíhací bod musí byť zarovnaný s nosným nosníkom -horného zaťaženia- nádrže; po inštalácii použite vodováhu na kalibráciu uhla výstupu peny smerom nadol (odporúča sa 5 stupňov), aby ste zabránili striekaniu peny mimo nádrže;
Pipeline In{0}}line (PC): V-jednotke s odbočkou potrubia penovej zmesi; rovný úsek potrubia väčší alebo rovný 5-násobku priemeru potrubia musí byť vyhradený na prívode vody, aby sa zabezpečil stabilný prietok zmesi;
Olejom-odolné grafitové kompozitné tesneniapoužívajú sa na tesnenie rozhrania; moment predbežného utiahnutia skrutiek- je odstupňovaný podľa špecifikácie DN (120 N·m pre DN100); po inštalácii sa musí vykonať test udržiavania tlaku 0,6 MPa (10 minút), aby sa skontrolovala tesnosť.
5.2 Hierarchická stratégia údržby
| Úroveň údržby | Cyklus | Základné operácie |
|---|---|---|
| Denná kontrola | Mesačne | Skontrolujte integritu povlaku krytu; vyčistite nečistoty okolo výstupu peny |
| Štvrťročná údržba | Každé 3 mesiace | Odstráňte filter, aby ste vyčistili nečistoty; otestujte tesniaci výkon prívodu vody |
| Polročné{0}}testovanie | Každých 6 mesiacov | Pripojte sa k penovej zmesi; skontrolujte rovnomernosť peny (odchýlka veľkosti pórov peny menšia alebo rovná ±1 mm) |
| Ročná kalibrácia | Ročne | poverte tretiu stranu testovaním-odolnosti voči nárazu pri nízkych teplotách; vymeniť staré tesnenia |
| Zimná ochrana | Pred teplotami < -5 stupňov | Jednotky na vrchu nádrže-zabaľte izolačnými manžetami zo silikónovej gumy, aby ste predišli poškodeniu krytu v dôsledku zmrazovania zvyškovej kvapaliny |
