Ca-Fire Protection Co., Ltd je jedným z najdôveryhodnejších výrobcov a dodávateľov ka-inteligentného pevného elektricky ovládaného systému monitorovania požiaru v Číne. Vitajte vo veľkoobchodných výrobkoch požiarnej techniky na mieru za konkurencieschopnú cenu z našej továrne. Kontaktujte nás pre viac lacných produktov.



Predstavenie produktu CA-inteligentného pevného elektricky ovládaného systému požiarneho monitora FIRE

Pre PLKD10/120 pevný požiarny monitor a úplný{2}}riadiaci systém (vrátane ovládacej skrinky, diaľkového ovládača, škrtiaceho ventilu, centrálnej riadiacej skrine)

0. Predstavenie spoločnosti

CA-FIRE Fire Protection Co., LTD, založená v roku 2012 so sídlom v Quanzhou v Číne, je profesionálny poskytovateľ integrovaných riešení, ktorý sa špecializuje na výskum a vývoj, výrobu a globálnu dodávku inteligentných protipožiarnych zariadení a riadiacich systémov. Naše produktové portfólio zahŕňa elektricky ovládané požiarne monitory, inteligentné riadiace systémy, protipožiarne ventily a podporné príslušenstvo-všetko navrhnuté tak, aby spĺňalo prísne požiadavky na ochranu pred požiarmi veľkých{5}}priestorov v priemyselných, komerčných a komunálnych scenároch.

Dodržiavame prísne medzinárodné štandardy kvality a implementujeme celý-systém kontroly kvality, od obstarávania komponentov až po testovanie systémovej integrácie. So zameraním na technologickú inováciu naše inteligentné riešenia požiarnej ochrany integrujú video monitorovanie, diaľkové ovládanie a funkcie prepojenia alarmov, čím poskytujú spoľahlivé a efektívne možnosti hasenia požiaru. Vďaka profesionálnej technickej podpore a flexibilným podmienkam spolupráce poskytujeme globálnym klientom riešenia na mieru, ktoré zaisťujú bezproblémovú realizáciu projektov a dlhodobú-stabilitu prevádzky.

1. Prehľad produktu a hlavné výhody

1.1 Prehľad produktu

CA-Inteligentný pevný elektricky ovládaný systém požiarneho monitora CA{0}}FIRE je komplexné riešenie na hasenie požiaru zamerané na pevný elektricky ovládaný požiarny monitor PLKD10/120. Systém integruje šesť základných komponentov: hlavný požiarny monitor,-ovládaciu skrinku na mieste (DKP-XK01), diaľkový ovládač (DKP-YK01), škrtiaci ventil požiarneho signálu (ZSXDFD4-Q-125-16), centrálnu riadiacu skriňu s optickými vláknami (ZDM10K-ZDM10K) (vysielanie/prijímanie). Navrhnutý pre veľkoplošnú protipožiarnu ochranu, podporuje automatické aj manuálne hasenie požiaru s maximálnym prietokom 120 l/s a polomerom ochrany až 100 m (voda) / 95 m (penová zmes), vďaka čomu je ideálny pre sklady, petrochemické závody, štadióny a iné veľké priestory.

Systém je vybavený 360-stupňovým horizontálnym otáčaním a -15-stupňovým ~{2}} stupňovým vertikálnym nastavením uhla, čo umožňuje úplné-pokrytie požiaru detekciu a zacielenie. Vybavený 200W sieťovou HD kamerou, realizuje video-prepojené monitorovanie, ktoré sleduje pohyb monitora, zatiaľ čo integrovaný riadiaci softvér (V1.0/V1.1) podporuje vzdialené ovládanie, zobrazenie stavu, prepojenie alarmov a ukladanie záznamov. S pracovným napätím 220 V AC a prispôsobivosťou okolitej teploty -10 stupňov ~+55 stupňov si systém udržuje stabilný výkon v rôznych podmienkach prostredia.

1.2 Hlavné výhody

Vysoká{0}}účinnosť potláčania požiaru: 120L/s veľký prietok a 100m maximálny polomer ochrany (voda) zaisťujú rýchle pokrytie veľkých požiarnych plôch; Nastaviteľný pomer miešania peny 3 %/6 % a násobok penenia väčší alebo rovný 6 zvyšuje účinnosť potlačenia požiarov horľavých kvapalín triedy B.

Flexibilné{0}}prispôsobenie v celom rozsahu: 360 stupňová horizontálna rotácia a -15 stupňov ~{2}} stupňové nastavenie vertikálneho uhla (elektricky ovládané) umožňujú mierenie paľby bez-mŕtveho{5}}uhlu; kamera prepojená s videom-sleduje pohyb monitora pre vizualizáciu požiaru v reálnom čase.

Prevádzkové režimy s dvojitým{0}}ovládaním: Supports three-level control (centralized remote control, on-site control box, wireless remote controller) with a 200m wired control distance and >150 m otvoreného priestoru-bezdrôtového ovládania{2}}prispôsobenie rôznym núdzovým scenárom.

Inteligentná systémová integrácia: Centralizovaná riadiaca skriňa integruje nahrávanie videa, diaľkové ovládanie, prepojenie alarmu a funkcie spustenia čerpadla; úložisko čiernej skrinky denníka systému uľahčuje dopyt po{0}}udalosti a analýzu.

Spoľahlivá prispôsobivosť tlaku: Menovitý tlak 1,0 MPa a maximálny tlak 1,6 MPa zaisťujú stabilnú prevádzku pri meniacich sa podmienkach tlaku v potrubí; 5-palcové prírubové pripojenie ANSI zaisťuje kompatibilitu so štandardnými potrubiami.

Komponenty rýchlej{0}}reakcie: Klapkový ventil požiarneho signálu sa otvorí za 30 s pre rýchly prívod vody/peny; vysielače z optických vlákien zaručujú stabilné video a komunikačné signály medzi-na mieste a centrálnym riadením.

Odolný a prispôsobivý životnému prostrediu: Navrhnuté na prevádzku pri okolitej teplote -10 stupňov ~+55 stupňov; Materiály odolné voči korózii-a utesnená štruktúra zaisťujú dlhodobú spoľahlivosť v náročných priemyselných prostrediach.

Komplexná záručná podpora: 1-ročná záruka na celý systém vrátane doplnkových komponentov s profesionálnym vrátením-opravy a výmenou do továrne.

2. Technické špecifikácie

2.1 Parametre základných komponentov

Názov komponentu	Číslo modelu	Kľúčové špecifikácie	MNOŽSTVO	EXW cena (USD)

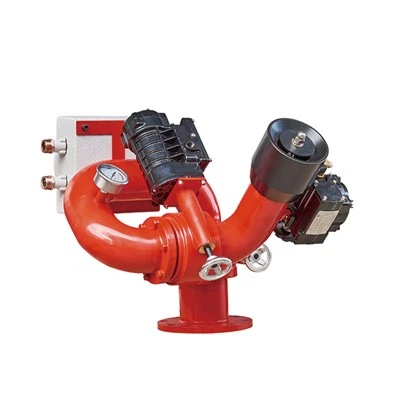

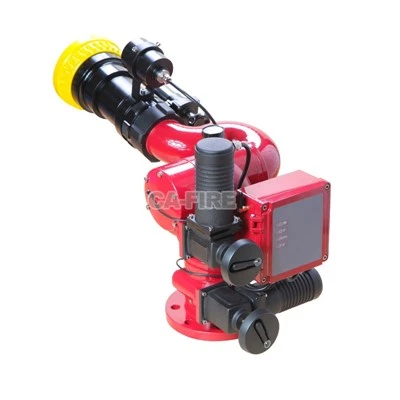

Pevný elektricky ovládaný požiarny monitor	PLKD10/120	prietok: 120 l/s; Menovitý tlak: 1,0 MPa; Maximálny tlak: 1,6 MPa; Polomer ochrany: Voda väčší alebo rovný 100 m, pena väčší alebo rovný 95 m; Pracovné napätie: AC220V; Horizontálny uhol: 360 stupňov; Vertikálny uhol: -15 stupňov ~+60 stupňov ; Pripojenie: 5-palcová ANSI príruba; Miešací pomer: 3 %/6 %; Viacnásobné penenie (20 stupňov): Väčšie alebo rovné 6; 25 % čas vypúšťania (20 stupňov): Väčší alebo rovný 150 s; Vybavený 200W sieťovou HD kamerou	1	1,540.00
Na-ovládacom poli na stránke	DKP-XK01	Ovláda monitor požiaru a elektrický ventil; manuálne otváranie ventilu; 200m káblová ovládacia vzdialenosť; integruje video/komunikačný optický vláknový vysielač; obsahuje Control System V1.0 & Product Control Software V1.0	1	79.00
Diaľkový ovládač	DKP-YK01	Open-area control distance >150 m; odporúčaná 1 používaná záloha + 1	1	47.00
Požiarny signálny motýľový ventil	ZSXDFD4-Q-125-16	Pracovné napätie: AC220V; Otváracia doba: 30s; Pripojenie: 5-palcová ANSI príruba	1	220.00
Vysielač optických vlákien (vysielanie/prijímanie)	-	Vysielanie: Nainštalované v-ovládacej skrinke na mieste; Príjem: Inštalovaný v centrálnej riadiacej skrini; Zabezpečuje stabilné video/komunikačné signály	1 sada	Bezplatné
Centrálna ovládacia skrinka	ZDM-01-10 ZK	Integruje hostiteľa nahrávania videa, klávesnicu, 20-palcový monitor, centrálny ovládací panel; Funkcie: Diaľkové ovládanie, zobrazenie stavu, prepojenie alarmu, spustenie čerpadla, ukladanie denníka; Zahŕňa systém Fire Monitor Remote Software System V1.1; Zdroj UPS nie je súčasťou dodávky (voliteľné)	1	755.00
Celková suma EXW	-	-	-	2,691.00

2.2 Parametre výkonnosti-úrovne systému

Kategória špecifikácie	Podrobné informácie
Prevádzkové napätie	AC220V (pre požiarny monitor, ovládaciu skrinku, klapku, centrálnu riadiacu skriňu)
Teplota okolia	-10 stupňov ~+55 stupňov
Režimy ovládania	Centralizované diaľkové ovládanie,-ovládacia skrinka na mieste, bezdrôtový diaľkový ovládač
Kontrolné vzdialenosti	Wired: 200m; Wireless (open area): >150m
Normy pripojenia	5-palcová ANSI príruba (požiarny monitor, klapka)
Pomer miešania peny	3%, 6% (nastaviteľné)
Viacnásobná pena (20 stupňov)	Väčšie alebo rovné 6
25 % čas vypúšťania (20 stupňov)	Väčšie alebo rovné 150 s
Videokamera	200W sieťová HD kamera (video sleduje pohyb monitora)
Záručná doba	1 rok (celý systém vrátane doplnkových komponentov)
Miesto pôvodu	Fujian, Čína

3. Pokyny na inštaláciu, prevádzku a údržbu

3.1 Požiadavky na inštaláciu

Inštalácia požiarneho monitora:

Inštalujte na vysoko-mieste bez prekážok, aby ste zaistili 360-stupňové horizontálne pokrytie a maximálny polomer ochrany.

Overte nosnosť inštalačnej plochy-(vzhľadom na hmotnosť monitora a spätný ráz vodného prúdu); v prípade potreby posilniť podpery.

Zarovnajte 5--palcovú prírubu ANSI s prírubou potrubia; rovnomerne používajte zodpovedajúce tesnenia a momentové skrutky, aby ste zaistili nepriepustné tesnenie.

Nastavte uhol kamery tak, aby bol v súlade s dosahom striekania monitora; uistite sa, že pripojenie optických vlákien je bezpečné a bez rušenia signálu.

Inštalácia riadiaceho systému:

Namontujte-ovládaciu skrinku na mieste vo výške 1,5 m nad zemou, do 200 m od monitora požiaru; zabezpečiť jednoduchý prístup pre-operáciu na stránke.

Nainštalujte centrálnu riadiacu skriňu v požiarnej dozorni, čím sa zabezpečí stabilné napájanie a vetranie; pripojiť k{0}}ovládacej skrinke na mieste pomocou káblov z optických vlákien.

Nainštalujte škrtiaci ventil požiarneho signálu do prívodného potrubia vody/peny v blízkosti monitora požiaru; zabezpečte, aby bol smer otvárania v súlade s prietokom tekutiny.

Zapojenie systému:

Na napájanie a ovládanie použite káble spomaľujúce horenie-; oddeľte napájacie káble od signálnych káblov, aby ste predišli rušeniu.

Postupujte podľa schémy zapojenia riadiacej skrinky, centrálnej riadiacej skrine a škrtiacej klapky; pred zapnutím{0}}skontrolujte správnu polaritu a pripojenie.

3.2 Návod na obsluhu

Spustenie systému:

Zapnite centrálnu riadiacu skriňu,-ovládaciu skrinku na mieste a monitor požiaru; skontrolujte, či sú všetky komponenty v pohotovostnom stave (žiadne alarmové signály).

Skontrolujte zdroj videa z kamery v centrálnej riadiacej skrini, aby ste zabezpečili jasné{0}}monitorovanie v reálnom čase.

Operácia na potlačenie požiaru:

Automatický režim: Keď je zistený požiar, systém spustí alarm a automaticky riadi požiarny monitor, aby sa zameral na zdroj požiaru, otvorí škrtiaci ventil a spustí čerpadlo (ak je pripojené).

Diaľkový manuálny režim: Pomocou centrálneho ovládacieho panela nastavte horizontálny/vertikálny uhol požiarneho monitora, otvorte škrtiaci ventil a ovládajte prúd vody/peny.

Manuálny režim na-stránke: Použite ovládací panel na mieste- na manuálne nastavenie monitora a otvorenie ventilu na okamžité uhasenie požiaru.

Bezdrôtový diaľkový režim: Use the DKP-YK01 remote controller for quick operation in open areas (>vzdialenosť 150 m).

Po-vypnutí operácie:

Po uhasení požiaru zatvorte škrtiaci ventil, resetujte požiarny monitor do pohotovostnej polohy a zastavte čerpadlo.

Uložte si systémový denník a videozáznamy na analýzu po-udalosti.

Ak sa systém dlhší čas nepoužíva, vypnite ho.

3.3 Odporúčania pre údržbu

Mesačné kontroly:

Skontrolujte flexibilitu otáčania monitora požiaru a jasnosť kamery; vyčistite šošovku fotoaparátu a povrch monitora.

Overte si-reakciu ovládacej skrinky a tlačidiel diaľkového ovládača; otestujte káblovú/bezdrôtovú ovládaciu vzdialenosť.

Skontrolujte tesnosť škrtiaceho ventilu; otestujte funkciu otvárania 30s.

Štvrťročná údržba:

Vykonajte tlakovú skúšku na požiarnom monitore a potrubí (pri 1,6 MPa), aby ste potvrdili, že nedochádza k úniku.

Skontrolujte káble z optických vlákien, či nie sú poškodené; test stability videa a komunikačného signálu.

Vyčistite vnútorné komponenty centralizovanej riadiacej skrine; overte ukladanie denníka a funkcie prepojenia alarmov.

Ročný komplexný test:

Simulujte scenár požiaru, aby ste otestovali odozvu celého systému (zameranie monitora, otvorenie ventilu, spustenie čerpadla, výstup alarmu).

Vymeňte opotrebované tesnenia, tesnenia alebo káble; znova{0}}kalibrujte zarovnanie uhla kamery a monitora.

Zálohujte systémové denníky a aktualizujte riadiaci softvér na najnovšiu verziu (ak je to možné).

Zimné a letné prípravy:

V chladnom podnebí vypustite zvyškovú vodu z požiarneho monitora a škrtiacej klapky, aby ste predišli poškodeniu mrazom.

V prostredí s vysokou{0}}teplotou skontrolujte výkon systému odvádzania tepla, aby ste predišli prehriatiu.

4. Balenie a preprava

Štandardy balenia: Každý komponent je zabalený do PE fólie a penovej výplne na ochranu pred poškriabaním a nárazom. Požiarny monitor, centrálna riadiaca skriňa a ovládacia skrinka sú zabalené v exportných-drevených prepravkách; malé súčiastky (diaľkový ovládač, vysielače z optických vlákien) sú balené vo vodotesných kartónoch. Všetky balíky obsahujú inštalačné manuály, schémy zapojenia a záručné listy.

Prepravné smernice: Vyhnite sa ukladaniu ťažkých nákladov na prepravky; chráňte pred dažďom, snehom a extrémnymi teplotami počas prepravy. Zaistite rotujúce časti požiarneho monitora, aby ste predišli poškodeniu počas prepravy. Nerozoberajte integrované komponenty (napr. fotoaparát, optický vysielač) bez povolenia.

Podmienky skladovania: Skladujte vo vetranom, suchom sklade pri teplote -10 °C ~ 40 °C. Vyhnite sa skladovaniu s korozívnymi látkami alebo ostrými predmetmi. Centrálnu riadiacu skriňu a elektronické komponenty chráňte pred vlhkosťou a priamym slnečným žiarením.

5. Aplikačné scenáre

Priemyselné zariadenia: Veľké sklady, petrochemické závody, rafinérie a elektrárne-chrániace veľké výrobné oblasti a skladovacie nádrže.

Obchodné a verejné priestory: Štadióny, výstavné centrá, kongresové sály a nákupné centrá-pokrývajúce-veľké{1}}priestranstvá s vysokými{2}}stropmi s hustým davom ľudí.

Infraštruktúrne projekty: Letiskové terminály, železničné stanice, prístavné terminály a logistické centrá-potláčajúce požiare na otvorených alebo polootvorených priestranstvách.

Špecializované miesta: Chemické sklady, palivové sklady a priemyselné parky-zamerané na požiare horľavých kvapalín (trieda B) s funkciou miešania peny.

Mestský hasičský záchranný zbor: Veľké verejné námestia, obecné zariadenia a átriá-výškových budov-poskytujú-požiarnu podporu na veľké vzdialenosti.

6. Často kladené otázky (FAQ)

Q: Aké režimy ovládania systém podporuje?A: Systém podporuje tri režimy ovládania: centralizované diaľkové ovládanie (cez skrinku ZDM-ZK01-10),-manuálne ovládanie na mieste (cez skrinku DKP-XK01) a bezdrôtové diaľkové ovládanie (cez ovládač DKP-YK01) – prispôsobené rôznym núdzovým scenárom.

Q: Aký je maximálny ochranný polomer požiarneho monitora?A: Polomer ochrany je väčší alebo rovný 100 m pri použití vody a väčší alebo rovný 95 m pri použití penovej zmesi, vďaka čomu je vhodný na hasenie veľkých-požiarov.

Q: Ako dlho trvá otvorenie škrtiacej klapky?A: Požiarna signalizačná klapka ZSXDFD4-Q-125-16 má čas otvorenia 30 s, čo zaisťuje rýchly prísun vody/peny v prípade núdze.

Q: Čo je súčasťou centralizovanej riadiacej skrine?A: Skriňa integruje hostiteľa na ovládanie nahrávania videa, klávesnicu, 20-palcový monitor, centrálny ovládací panel a softvér na ovládanie systému. Neobsahuje napájací zdroj UPS, ktorý je možné v prípade potreby doplniť.

Q: Aké je krytie záruky na systém?A: Na celý systém (vrátane všetkých komponentov a bezplatných optických vysielačov) sa vzťahuje 1-ročná záruka. V prípade akýchkoľvek problémov s kvalitou počas záručnej doby poskytujeme profesionálny návrat-do továrne a služby výmeny.

Q: Aká je ovládacia vzdialenosť diaľkového ovládača?A: The DKP-YK01 remote controller has a control distance of >150 m na otvorenom priestranstve. Odporúčame pripraviť jeden na použitie a jeden ako zálohu, aby bola zabezpečená nepretržitá prevádzka.

7. Porovnanie produktov (vs. konkurenti)

Kľúčové porovnávacie body	CA-Inteligentný systém monitorovania požiaru FIRE	Súťažiaci A	Súťažiaci B
Prietok požiarneho monitora	120L/s	100L/s	90L/s
Polomer ochrany (voda)	Väčšie alebo rovné 100 m	Väčšie alebo rovné 80 m	Väčšie alebo rovné 75 m
Režimy ovládania	3 režimy (centralizovaný/zapnutý{1}}na mieste/vzdialený)	2 režimy (na-stránke/na diaľku)	1 režim (na-stránke)
Čas otvorenia škrtiacej klapky	30s	45s	60s
Integrácia videa	200W HD kamera (video prepojenie)	Žiadna vstavaná-kamera	Kamera 1080P (pevný uhol)
Funkcie centrálneho ovládania	Nahrávanie videa + prepojenie alarmu + spustenie čerpadla + ukladanie denníka	Iba základné diaľkové ovládanie	Žiadna centrálna ovládacia skrinka
Záručná doba	1 rok (celý systém + bezplatné komponenty)	6 mesiacov (iba hlavný monitor)	Žiadna záruka
